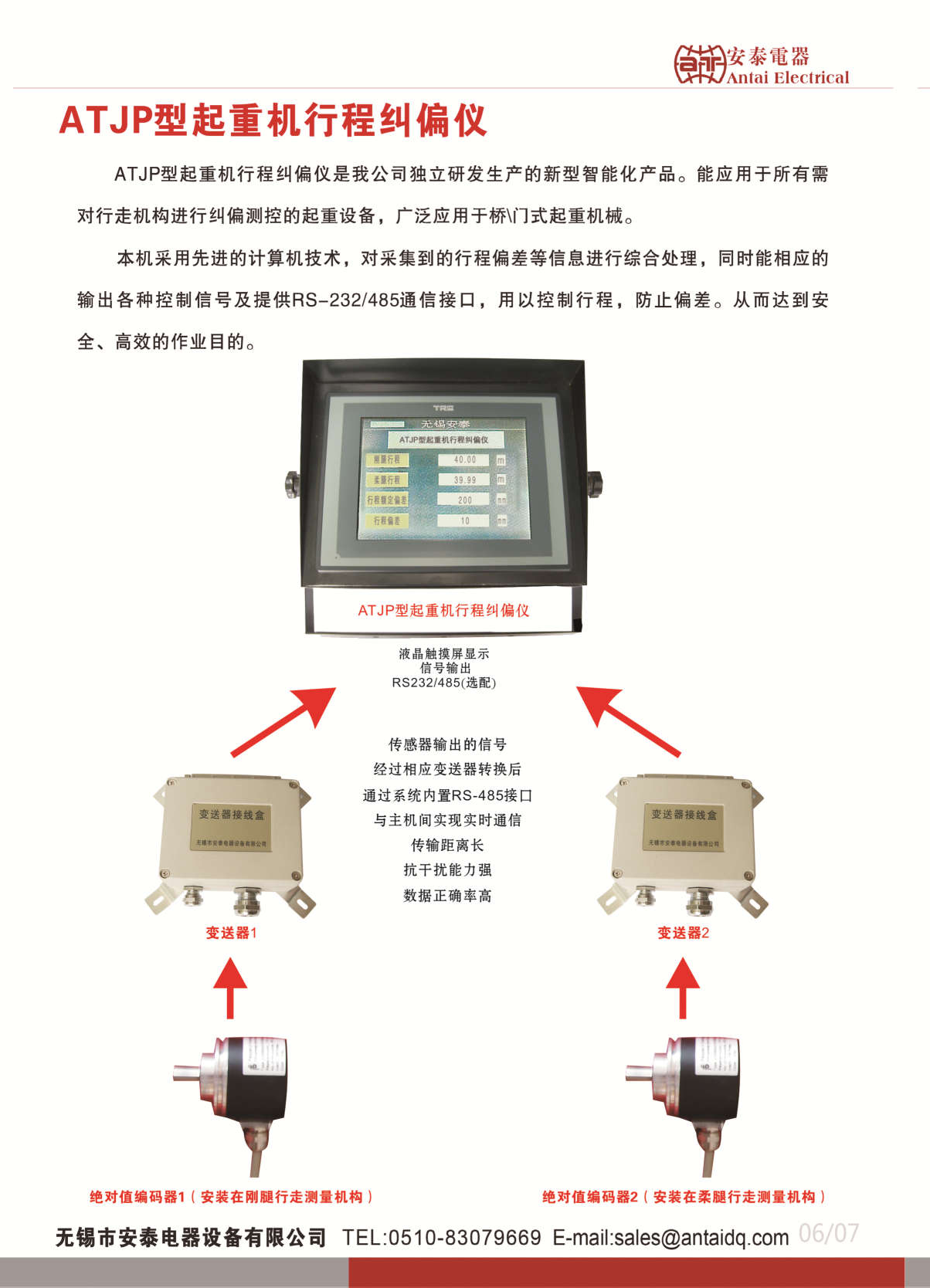

ATJP型起重機行程糾偏儀是我公司獨立研發生產的新型智能化產品。能應用于所有需對行走機構進行糾偏測控的起重設備，廣泛應用于橋V門式起重機械。

本機采用先進的計算機技術，對采集到的行程偏差等信息進行綜合處理，同時能相應的輸出各種控制信號及提供RS-232/485通信接口，用以控制行程，防止偏差。從而達到安全、高效的作業目的。

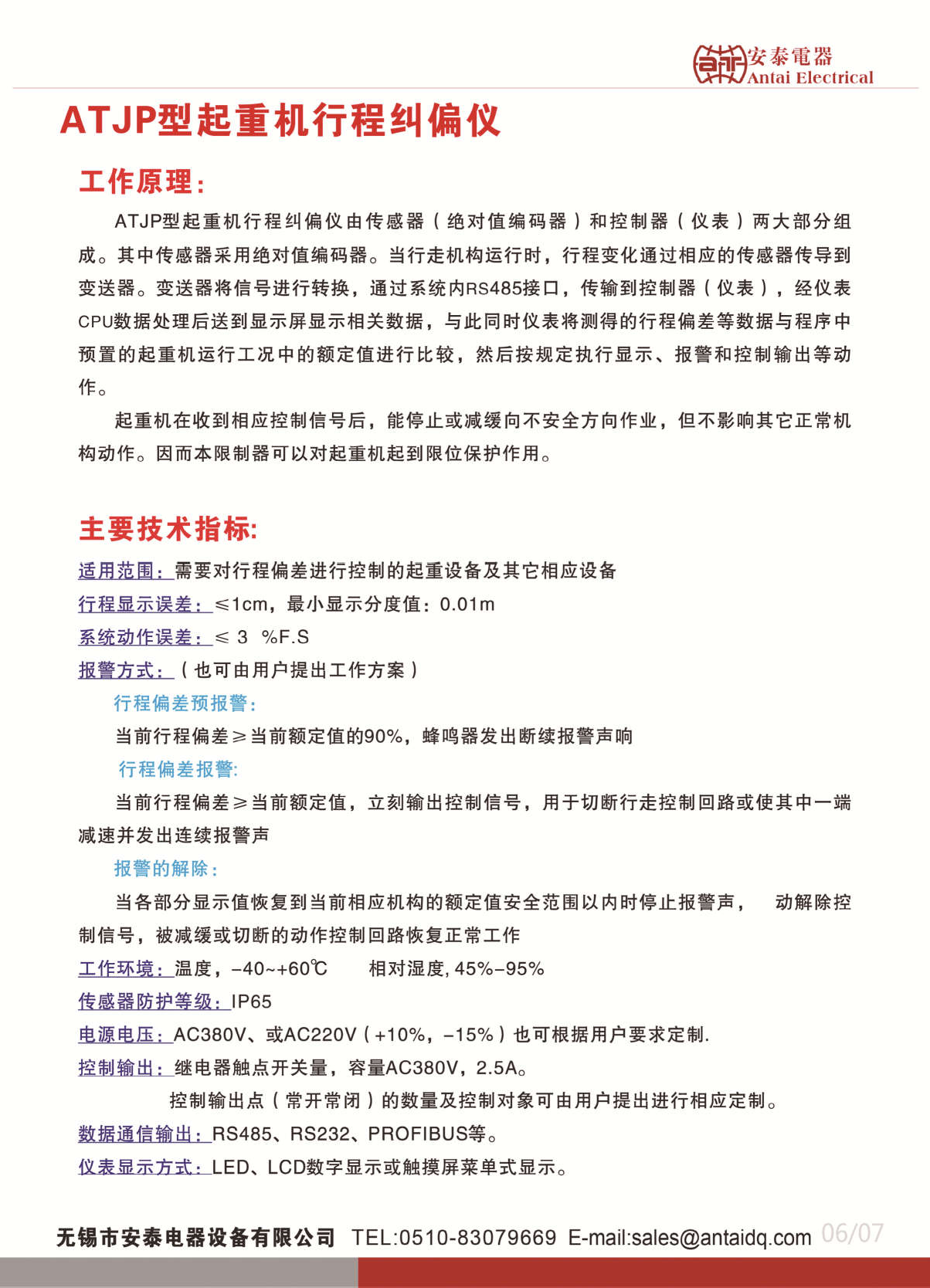

工作原理

ATJP型起重機行程糾偏儀由傳感器(絕對值編碼器) 和控制器(儀表 )兩大部分組成。其中傳感器采用絕對值編碼器。當行走機構運行時，行程變化通過相應的傳感器傳導到變送器。變送器將信號進行轉換，通過系統內RS485接口，傳輸?shù)娇刂破?儀表)，經儀表CPU數據處理后送到顯示屏顯示相關數據，與此同時儀表將測得的行程偏差等數據與程序中預置的起重機運行工況中的額定值進行比較，然后按規定執行顯示、報警和控制輸出等動作。

起重機在收到相應控制信號后，能停止或減緩向不安全方向作業，但不影響其它正常機構動作。因而本限制器可以對起重機起到限位保護作用。

主要技術指標:

適用范圍:需要對行程偏差進行控制的起重設備及其它相應設備行程顯示誤差:≤1cm，最小顯示分度值:0.01m系統動作誤差:≤ 3 %F.S

報警方式:(也可由用戶提出工作方案 )

行程偏差預報警:

當前行程偏差≥當前額定值的90%，蜂鳴器發出斷續報警聲響行程偏差報警:

當前行程偏差≥當前額定值，立刻輸出控制信號，用于切斷行走控制回路或使其中一端減速并發出連續報警聲

報警的解除:當各部分顯示值恢復到當前相應機構的額定值安全范圍以內時停止報警聲，動解除控制信號，被減緩或切斷的動作控制回路恢復正常工作工作環境:溫度，-40~+60相對濕度:45%-95%傳感器防護等級:IP65電源電壓:AC380V、或AC220V (+10%，-15%)也可根據用戶要求定制.控制輸出:繼電器觸點開關量，容量AC380V，2.5A。

控制輸出點(常開常閉)的數量及控制對象可由用戶提出進行相應定制。

數據通信輸出:RS485、RS232、PROFIBUS等。

儀表顯示方式:LED、LCD數字顯示或觸摸屏菜單式顯示。
